高溫渦街流量計基于卡曼渦街測量原理，主要用于測量工業管道內氣體、液體、蒸氣等流體的流量，渦街流量計的特點是壓力損失小，量程范圍大，無可動機械零件，因此可靠性高,維護量小，可以在-20℃～+350℃溫度范圍內工作，應用廣泛。

　　高溫渦街流量計工作原理：

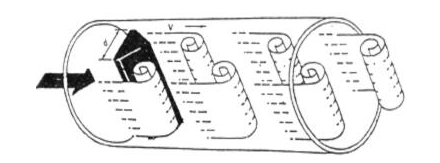

　　在流體中設置非流線型旋渦發生體(阻流體)，則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖所示。

　　高溫渦街流量計規格參數：

公稱通徑	15，20，25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)	DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	-40～260，-40～320；
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g
準確度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范圍度	1：6～1：30
供電電壓	傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池
輸出信號	方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防護等級	普通型IP65     潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω

　　高溫渦街流量計計算公式：

　　旋渦列在旋渦發生體下游非對稱地排列，設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

　　f=StV/d

　　式中：

　　f-發生體一側產生的卡門旋渦頻率

　　St-斯特羅哈爾數(無量綱數)

　　V-流體的平均流速

　　d-旋渦發生體的寬度

　　由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。

　　高溫渦街流量計測量范圍：

儀表口徑	液體流量范圍(m3/h)	氣體流量范圍(m3/h)
15	1.2-6.2	2.8-12
20	1.5-10	6-30
25	1.6～16	8.8-55
40	2～40	25～205
50	3～60	35～350
80	6.5～130	86～1100
100	15～220	133～1700
150	30～450	347～4000
200	45～800	560～8000
250	65～1250	890～11000
300	95～2000	1360～18000
(300)	100～1500	1560～15600
(400)	180～3000	2750～27000
(500)	300～4500	4300～43000
(600)	450～6500	6100～61000
(800)	750～10000	11000～110000
(1000)	1200～1700	17000～170000
>(1000)	協議	協議

　　高溫渦街流量計特點：

　　1、壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。

　　2、無可動機械零件，因此可靠性高、維護量小。儀表參數能長期穩定。

　　3、本儀表采用壓電應力式傳感器，可靠性高，可在 -25℃~+320℃的工作溫度范圍內工作。

　　4、有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用。

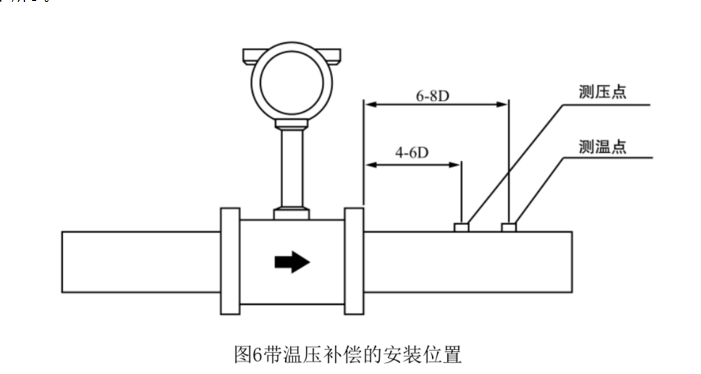

　　高溫渦街流量計安裝注意事項：

　　1、渦街流量計可安裝在室內或室外。如果安裝在地下井里，有水淹的可能，要選用潛水型傳感器。傳感器在管道上可以水平、垂直或傾斜安裝，但測量液體和氣體時為防止氣泡和液滴的干擾，安裝位置要注意，如圖1所示。

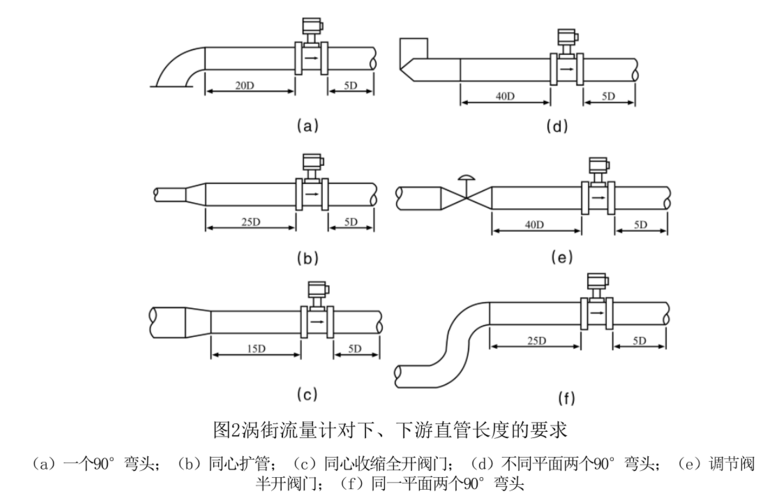

　　2、渦街流量計須 保證上、下游直管段有必要的長度，如圖2所示。在各種資料中數據有差異，其原因可能是旋渦發生體尚未標準化，形狀尺寸的差異有多少影響尚待驗證;對各類阻流件必要的直管段長度試驗研究尚不夠，即還不成熟，對比節流式差壓流量計，這方面工作還處于初始階段。

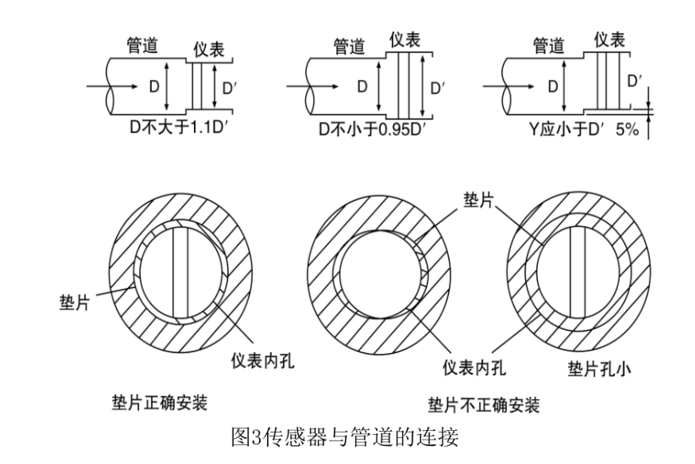

　　3、傳感器與管道的連接如圖3所示。在與管道連接時要注意以下問題。

　　1)上、下游配管內徑D與傳感器內徑D′相同，其差異滿足下述條件：0.95D≤D′≤1.1D。

　　2)配管應與傳感器同心，同軸度應不小于0.05D′

　　3)密封墊不能凸入管道內，其內徑可比傳感器內徑大1～2mm

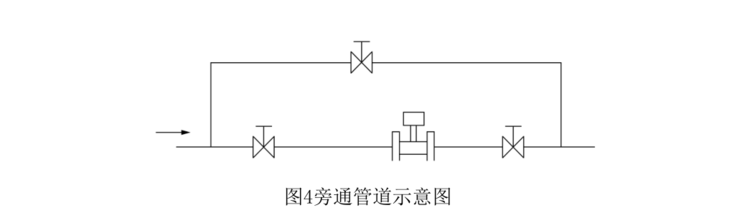

　　4)如需斷流檢查與清洗傳感器，應設置旁通管道如圖4所示。

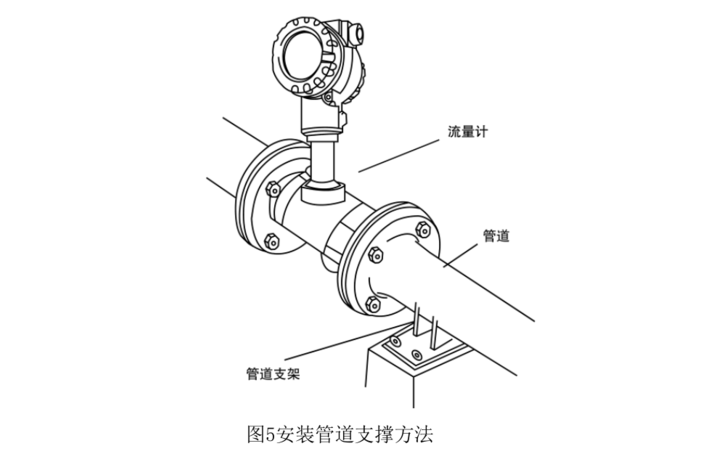

　　5)源小振動對渦街流量計的影響應該作為渦街流量計現場安裝的一個突出問題來關注。首先在選擇傳感器安裝場所時盡量注意避開振動源。其次采用彈性軟管連接，在 中可以考慮。第三，加裝管道支撐物是有效的減振方法。

　　4、電氣安裝應注意傳感器與轉換器之前采用屏蔽電纜或低噪聲電纜連接，其距離應超過使用說明書的規定。布線時應遠離強功率電源線，盡量用單獨金屬套管保護。應遵循“一點接地”原則，接地電阻應小于10Ω。整體型和分離型都應在傳感器側接地，轉換器外殼接地點應與傳感器“同地”。
