| 1.基本參數 | |
| 測量介質 | 液體(水、純水、有機液、無機液等無纖維、顆粒雜質的液體) |
| 執行標準 | 渦輪流量傳感器(JB/T9246-1999) |
| 公稱通徑 | DN4 -- DN200mm |
| 儀表口徑及連接方式 | 4、6、10、15、20、25、32、40采用螺紋、法蘭、卡箍型連接 |
| (15、20、25、32、40)50、65、80、100、125、150、200采用法蘭連接 | |
| 介質粘度 | 小于5×10-6m2/s(大于5×10-6m2/s的液體,要對流量計進行實液標定后使用) |
| 精度等級 | ±1%R、±0.5%R、±0.2%R(需特制) |
| 公稱壓力 | 1.0Mpa;1.6Mpa;2.5Mpa;4.0Mpa;6.3Mpa(其它壓力等級協議供貨) |
| 量程比 | 1:10;1:15;1:20 |

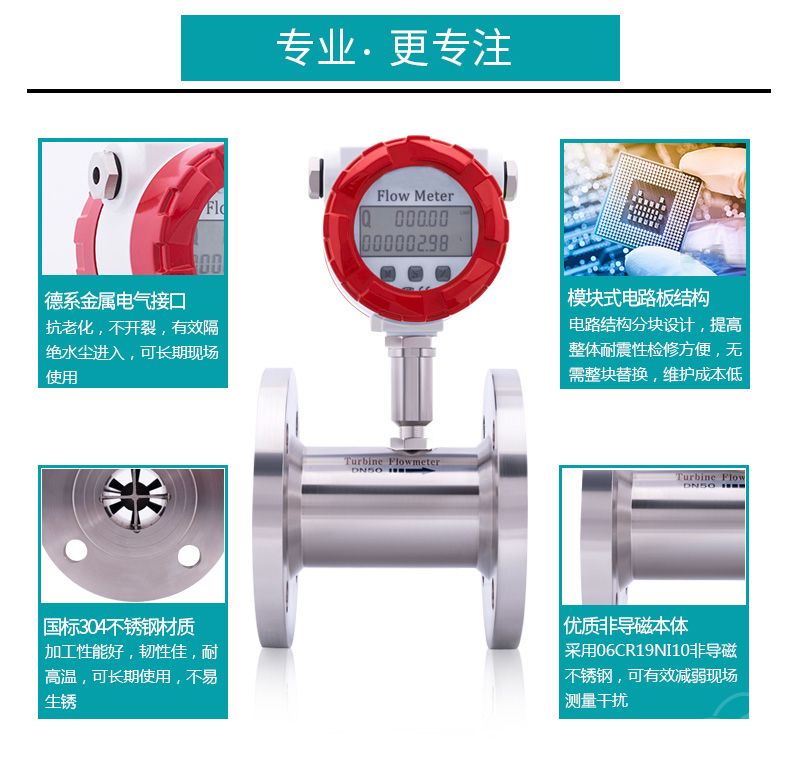

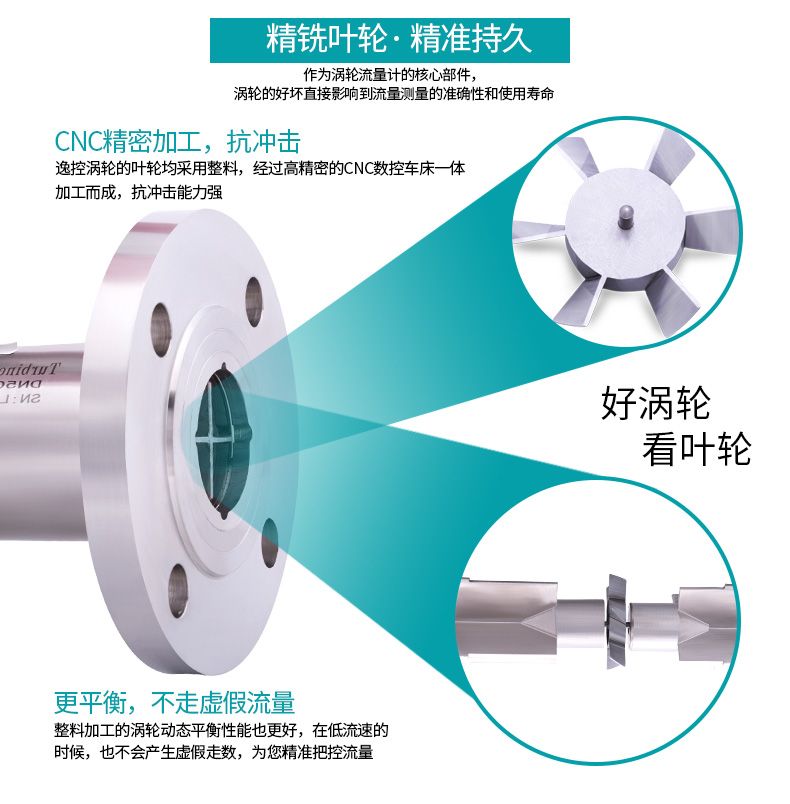

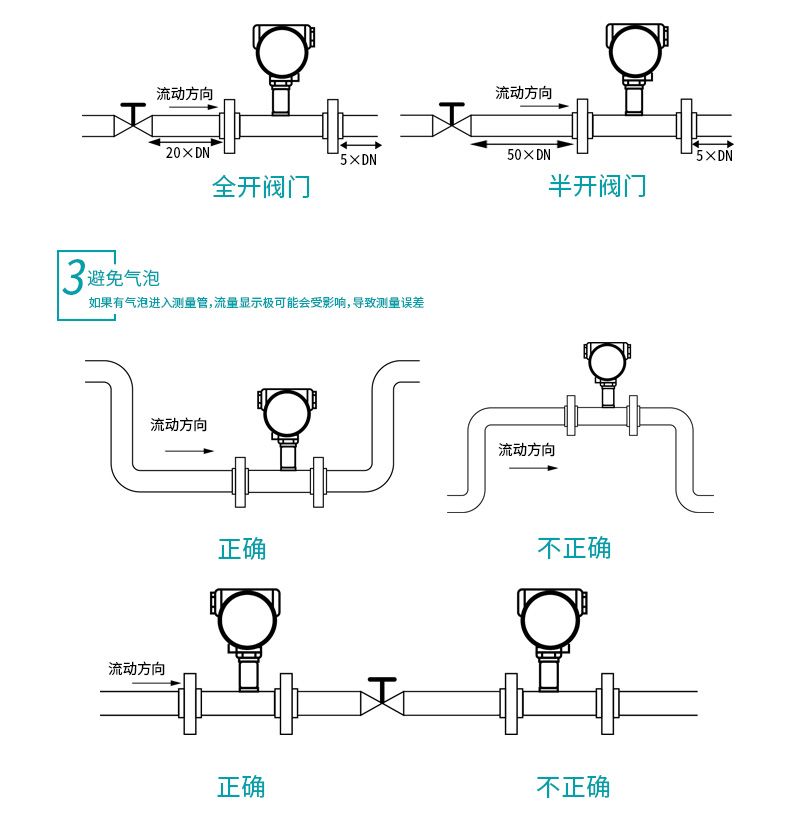

| 傳感器材質 | 304不銹鋼、316(L)不銹鋼等 |
| 使用條件 | 介質溫度:-20℃~+120℃ 環境溫度:-20℃~+60℃ |
| 相對濕度:5%~90% 大氣壓力:86KPa~106KPa | |

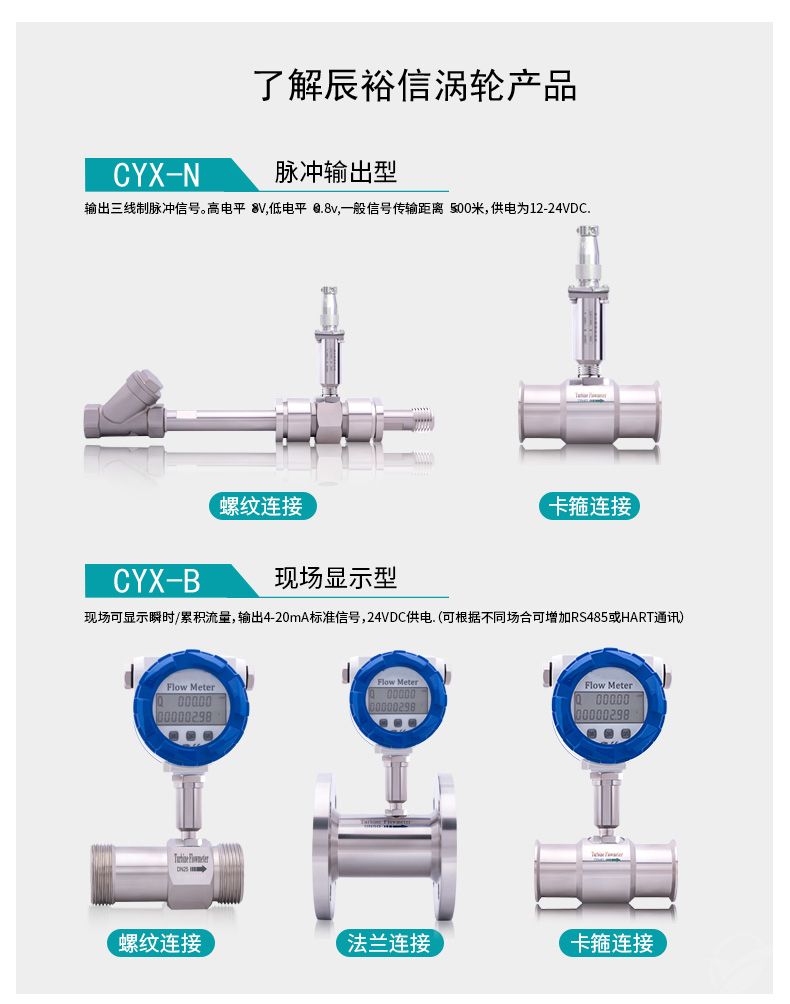

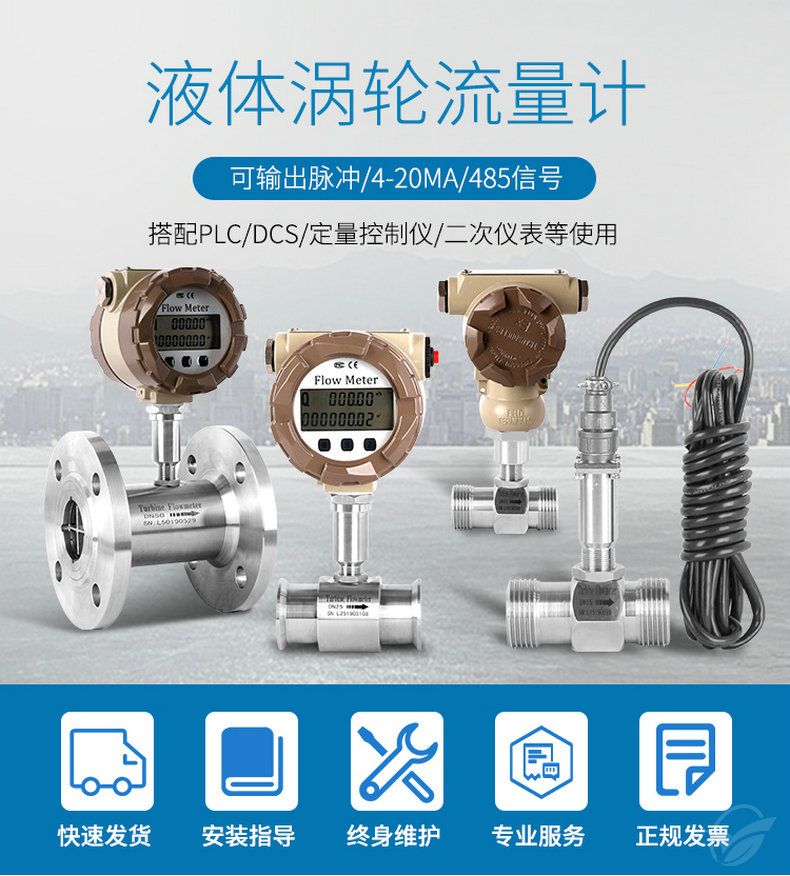

| 信號輸出功能 | 脈沖信號、4~20mA信號 |
| 通訊輸出功能 | RS485通訊、HART協議等 |
| 工作電源 | A.外電源:+24VDC |
| B.內電源: 3.6V鋰電池 | |
| 信號線接口 | 內螺紋M20×1.5 |
| 防爆等級 | ExdIIBT6或ExdIICT4 |
| 防護等級 | IP65或更高(可訂制) |

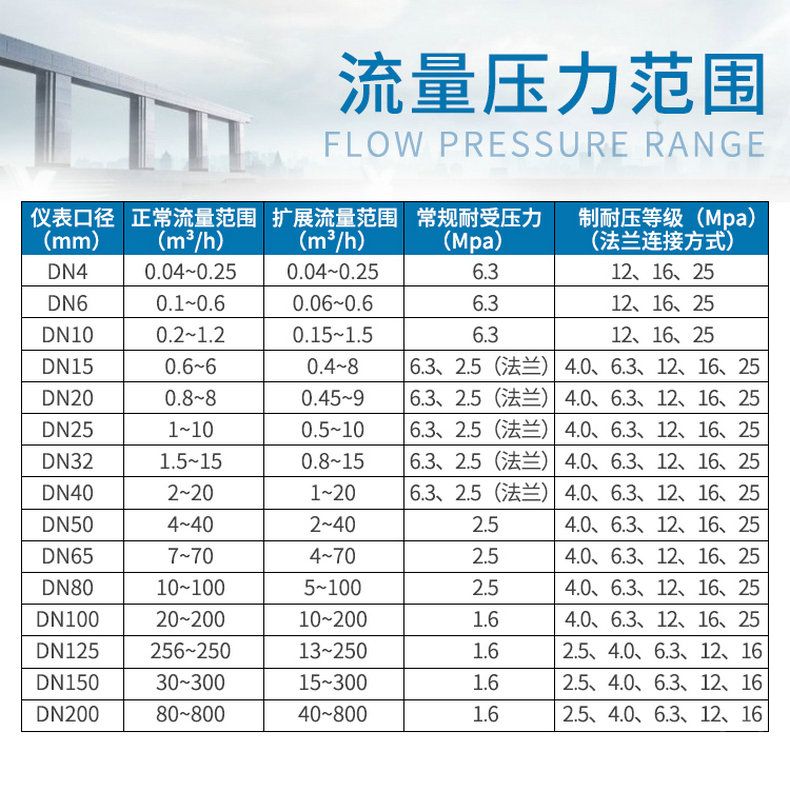

| 2.流量范圍及工作壓力 | ||||
| 儀表口徑 | 正常流量范圍(m3/h) | 擴展流量范圍(m3/h) | 常規連接方式 | 特制耐壓等級(MPa) |
| (mm) | 與耐壓等級 | (法蘭夾裝) | ||
| DN 4 | 0.04~0.25 | 0.04~0.4 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 6 | 0.1~0.6 | 0.06~0.6 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 10 | 0.2~1.2 | 0.15~1.5 | 螺紋連接/6.3MPa | 10、16、25 |
| DN 15 | 0.6~6 | 0.4~8 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 20 | 0.8~8 | 0.45~9 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 25 | 1~10 | 0.5~10 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 32 | 1.5~15 | 0.8~15 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 40 | 2~20 | 1~20 | 螺紋連接/6.3MPa | 4.0、6.3、10、16、25 |
| 法蘭連接/2.5MPa | ||||
| DN 50 | 4~40 | 2~40 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 65 | 7~70 | 4~70 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 80 | 10~100 | 5~100 | 法蘭連接/2.5MPa | 4.0、6.3、10、16、25 |
| DN 100 | 20~200 | 10~200 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16、25 |
| DN 125 | 25~250 | 13~250 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
| DN 150 | 30~300 | 15~300 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
| DN 200 | 80~800 | 40~800 | 法蘭連接/1.6MPa | 2.5、4.0、6.3、10、16 |
